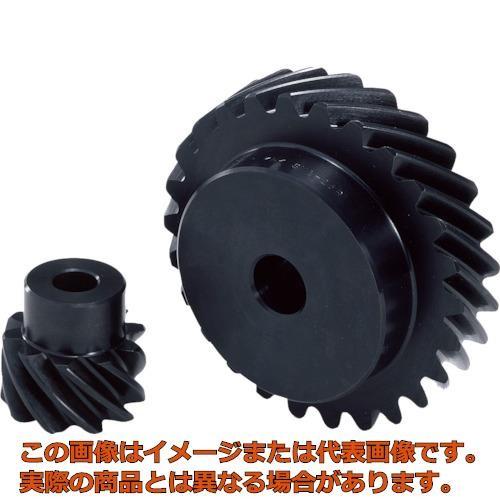

ＫＨＫ　ねじ歯車ＳＮ４−２６Ｒ

■メーカー：小原歯車工業（株）■分類：メカトロ部品、軸受・駆動機器・伝導部品、歯車、ＫＨＫ　伝導機器"} 商品コード／ trs8564852



【特長】　●ねじ歯車の普及品です。●歯面高周波焼入の追加工が可能です。

【用途】　●動力伝達用歯車。

【仕様】　●モジュール：4●歯数：26●基準円直径(mm)：φ147.08●歯幅(mm)：30●穴径(mm)：φ20●全長(mm)：50●ねじれ方向：R●形状：S1●ボス径(mm)：φ100●歯先円直径(mm)：φ155.078●ボス長さ(mm)：20●タップ：-●キー溝：-
●歯車精度：JISB1702-1：1998：9級●歯形：並歯●圧力角：20°●熱処理：なし●表面処理：黒染●歯面仕上げ：切削●歯車基準面：穴(H7)●ねじれ角：-45°●追加工可否：可能

【材質／仕上】　●S45C

【セット内容／付属品】　

【注意】　●１個の販売でありセット販売ではございません。

【オレンジブック掲載ページ】　 2 0157ページ
